Z軸巻き取りシートは、工作機械の駆動部を保護する重要な部品です。
劣化を放置すると、摩耗や故障による長期停止のリスクが高まります。

「Z軸巻き取りシートの交換」では、マキノのサービスエンジニアが必要な部品を持参し、交換作業を行います。
巻き取りシートを交換する必要性とあわせてぜひご確認ください。

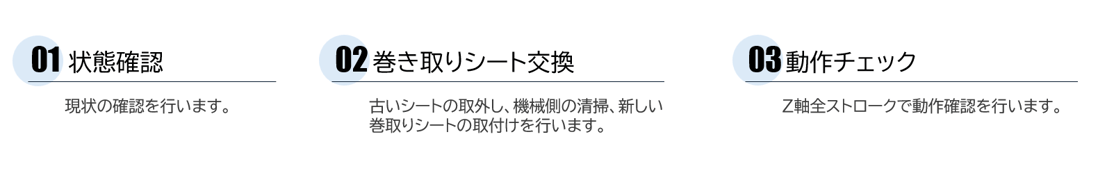

■作業内容

作業時間（目安）：約４～８時間
※機種によって異なります

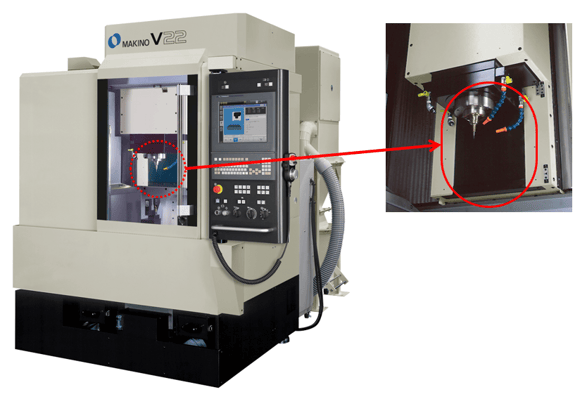

主軸（Z軸）の背面に取り付けられたロールスクリーン状のカバーです。
ボールねじやベアリング、リニアガイドなどの駆動部を覆い、Z軸の動きに合わせて巻き取られる構造になっています。
内部を密閉を密閉することで、切削液や切りくずの侵入を防ぎます。

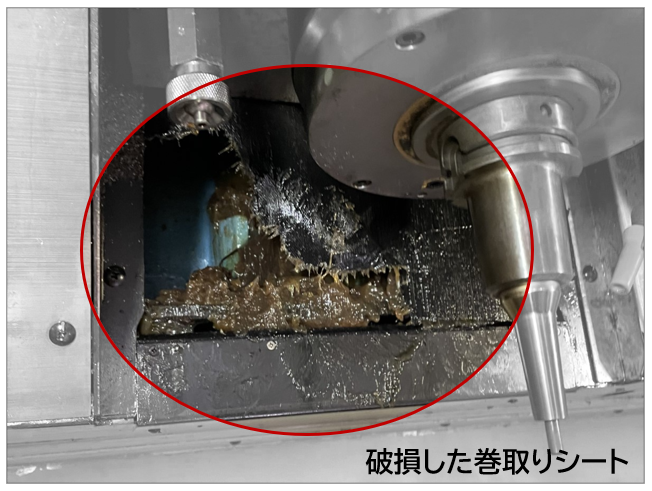

カバーが劣化すると、ボールねじの摩耗やベアリング・リニアガイドの故障、加工不良の原因となるため、定期的な点検・交換が重要です。

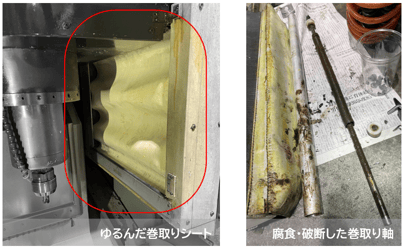

〈 障害事例 〉

Z軸巻き取りシートが絡まり、ゆるんで巻き取られなくなった。
軸内部にクーラントが侵入し、加工できない状態に…
巻き取り軸のバネがクーラントによって腐食・破断していた。（マシンダウン6日間）

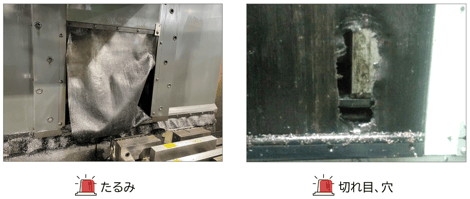

⚠完全に破れていなくても、“たるみ”や“切れ目・穴”がある場合は要注意です！

心当たりがある場合はすぐにマキノへご連絡ください。
