NCバックアップ用バッテリの交換
- 予防保全
NCバックアップ用バッテリが切れ、電力が供給できなくなると、メモリの内容が失われます。
長期休暇前や、機械の使用期間が1年経過する毎にバッテリ交換をおこなってください。
交換部品(L2の場合) |
バッテリ(部品番号:Z513A0129400、型式:A02B-0323-K102) |
---|
-
機種により、交換部品が異なる可能性がございます。
- 2023年7月時点の情報です。部品番号は変更になる可能性がございます。
交換手順
※注意※
・本作業は必ず電源を切ってからおこなってください。
・濡れた手で作業しないでください。感電のおそれがあります。
・指定電池以外は使用しないでください。発熱、発火、破損のおそれがあります。
・本作業は30分以内におこなってください。
長時間バッテリを外したままの状態が続くとメモリの内容が失われますのでご注意ください。
交換作業前にSRAMの内容を一括セーブしておくことをおすすめします。
1. 機械(コントロールユニット)の電源を30秒程度オンにし、それからオフにしてください。

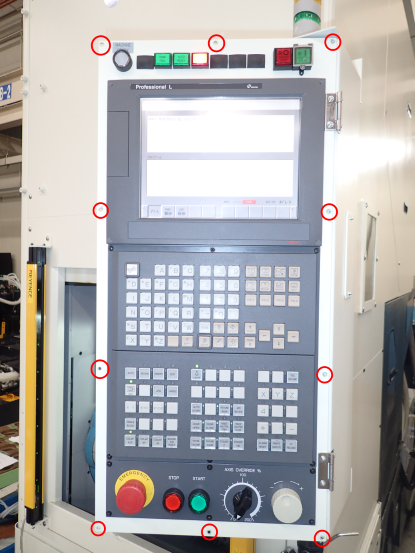

2. 主操作盤のねじを外します。
仕様によってバッテリへのアクセス方法は異なります。
操作盤がレールタイプの場合は、
操作盤をレールから一度外し、裏蓋を外してください。

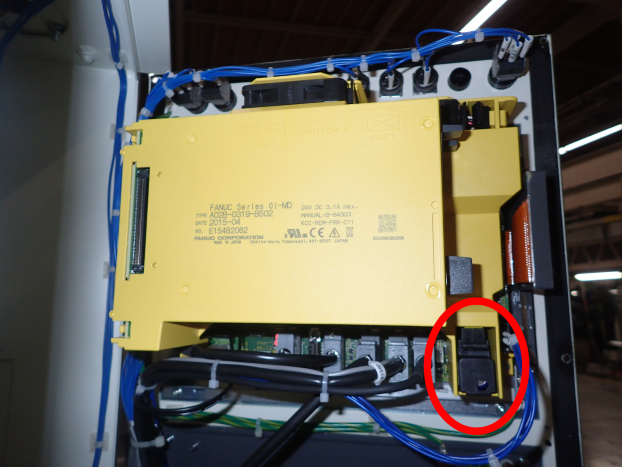

3. キャビネット内のNC装置バッテリを外します。
※制御装置のシリーズによってバッテリ位置は異なります。写真を参考に実機を確認の上、バッテリを外してください。
4. 新しいバッテリに交換します。
この時、きちんと奥までバッテリを差し込んでください。
5. 主操作盤のねじを取り付けます。
以上で、NCバックアップ用バッテリの交換は完了です。
